一、本系統項目臭氧發生器成套設備由臭氧發生器、冷卻水閉路內循環系統、臭氧多點逆流漩流式煙道布?xì)馄?、檢測儀器等組成。

?

二、脫硫脫硝選型項目根據，煙氣量，煙氣溫度，氮氧化物初始濃度，要求投加臭氧后氮氧化物降到濃度 。根據工程具體情況，參照摩爾比、煙氣溫度、余量等因素，來選定臭氧發生器并設計一定的余量，此方法的脫硝方法為臭氧低溫氧化脫硝工藝，即在風機出口設置逆流臭氧投加裝置，用臭氧將煙氣中不溶于水的NO氧化成易被溶液吸收的高價態氮氧化物，隨后煙氣進入原脫硫塔，在塔內同時完成脫硫、脫硝吸收過程。

?

燃煤鍋爐燃燒煙氣中（脫硝前）的氮氧化物NOX主要包括NO、NO2及少量的N2O，其中NO約占NOX排放總量的95％（體積濃度），NO2約占NOX排放總量的5％（體積濃度），N2O含量很少，可以忽略不計。《火電廠大氣污染物排放標準(GB13323-2003)》中的5.4條、《火電廠大氣污染物排放標準(GB13323-2009送審稿草案)》中的表3，均明確規定氮氧化物質量濃度以二氧化氮計，1mol/mol(1ppm)氮氧化物相當于2.05mg/Nm3質量濃度。《火電廠大氣污染物排放標準》中規定氮氧化物質量排放濃度以NO2計的主要原因是由于NO的性質不穩定，NO在空氣中很快會被氧化為NO2，因此以NO2質量濃度計算更能準確地反映氮氧化物在大氣中的含量?；凇痘痣姀S大氣污染物排放標準（GB13323）》中規定氮氧化物質量濃度以二氧化氮計，為保證計量基準的一致性，因此在簽訂鍋爐技術協議時，應注明鍋爐性能保證的氮氧化物質量排放濃度應以二氧化氮計。

煙氣中 NOx 的主要組成是 NO（體積濃度占 95%），NO 難溶于水，反應活性較差。而臭氧作為一種強氧化劑，可以容易的將 NO 氧化成高價態的 NO2 、N2O3 、N2O5等，且溶于水生成 HNO2 和 HNO3 ，溶解能力大大進步，從而可與后期的 SO2 同時被吸收，達到同時脫硫脫硝的目的。臭氧作為一種清潔的強氧化劑，可以快速有效地將 NO 氧化到高價態的氮氧化物。

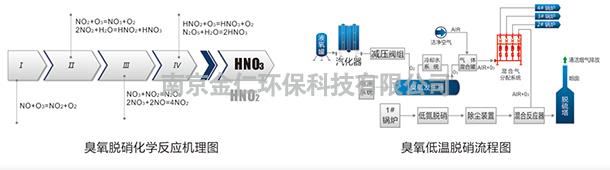

金仁臭氧公司技術研發團隊針對臭氧同時脫硫脫硝過程中 NOX 的氧化機理進行了研究，該機理比較復雜。在實際應用中，可根據低溫條件下臭氧與 NO 的關鍵反應進行研究。低溫條件下，O3 與 NO 之間的關鍵反應如下：

NO+O3 →NO2 +O2

NO2+O3 →NO3 +O2

NO3+NO2 →N2O5

O3 對NO按照逐級氧化過程進行，在O3不過量情況下，NO的氧化產物主要是NO2 。

摩爾比（O3 /NOx）是指O3與NOx之間摩爾數的比值，它反映了臭氧量相對于NOx量的高低。NOx的氧化率隨O3 /NOx 的升高上升。

O3與NO完全反應的摩爾比理論值為1，在0.9≤O3/NO＜1 的情況下，氧化脫除率可達到85%以上，有的甚至幾乎達到100%。
